Manual instalacion segundo slot

Instrucciones para instalación del segundo Slot para MSXBOOK o One Chip Book

• Apagamos el Ordenador
• Damos la vuelta extraemos los topes de goma
• Preparamos un destornillador Estrella

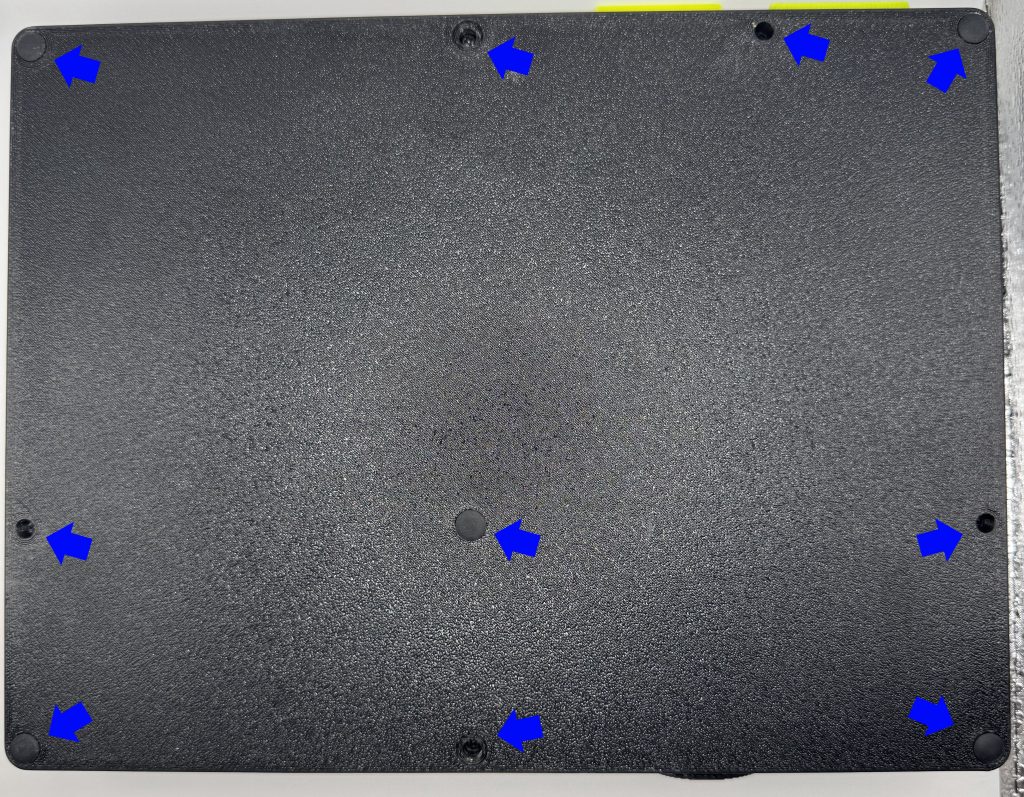

• Sacamos los 10 tornillos que tiene la tapa inferior

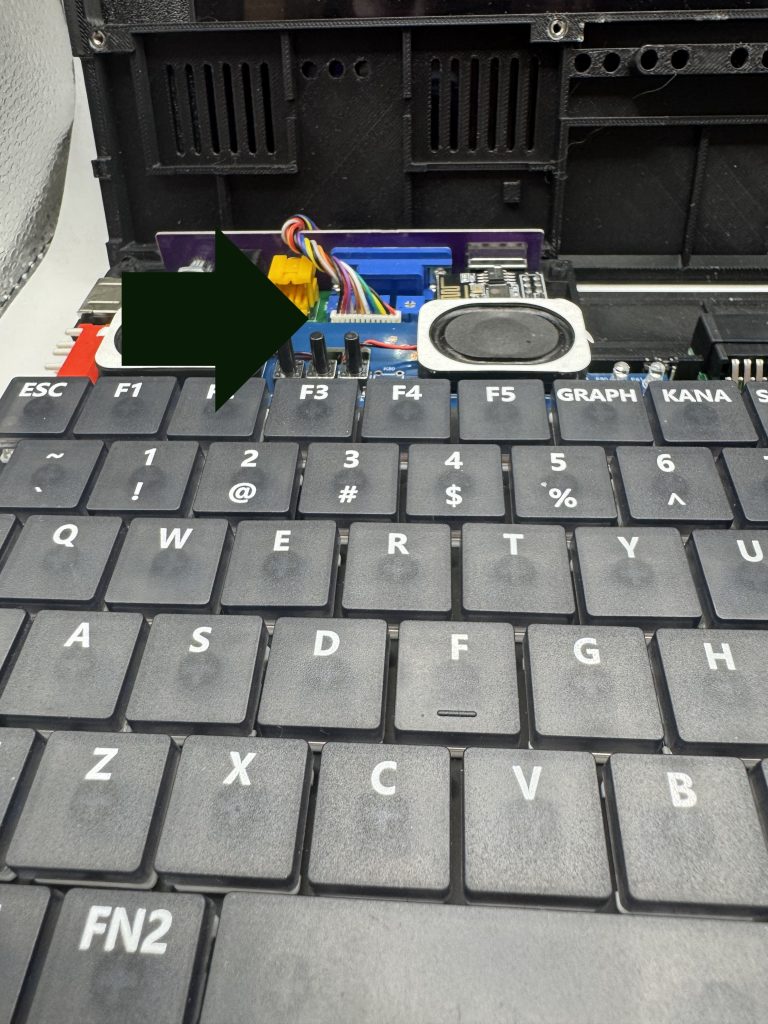

• Damos la vuelta, con la pantalla cerrada sacamos la carcasa superior con mucho cuidado con los cables

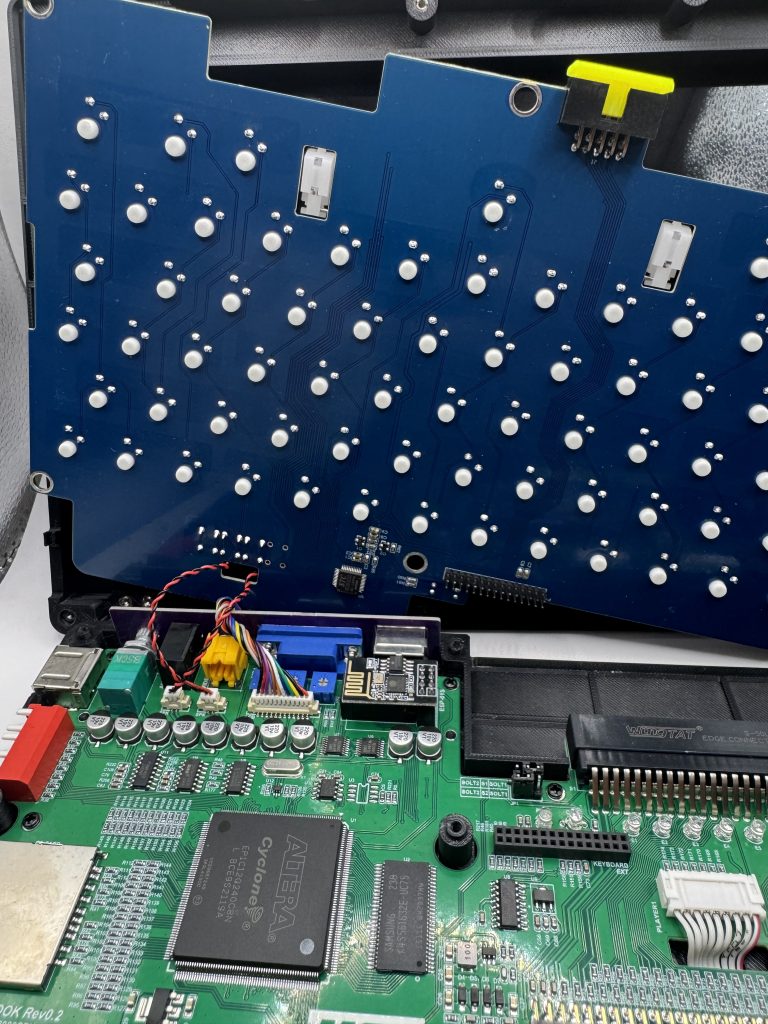

• Sacamos el teclado tirando hacia arriba de una forma uniforme de él, y se soltará el conector inferior, vigilar con los cables que tiene.

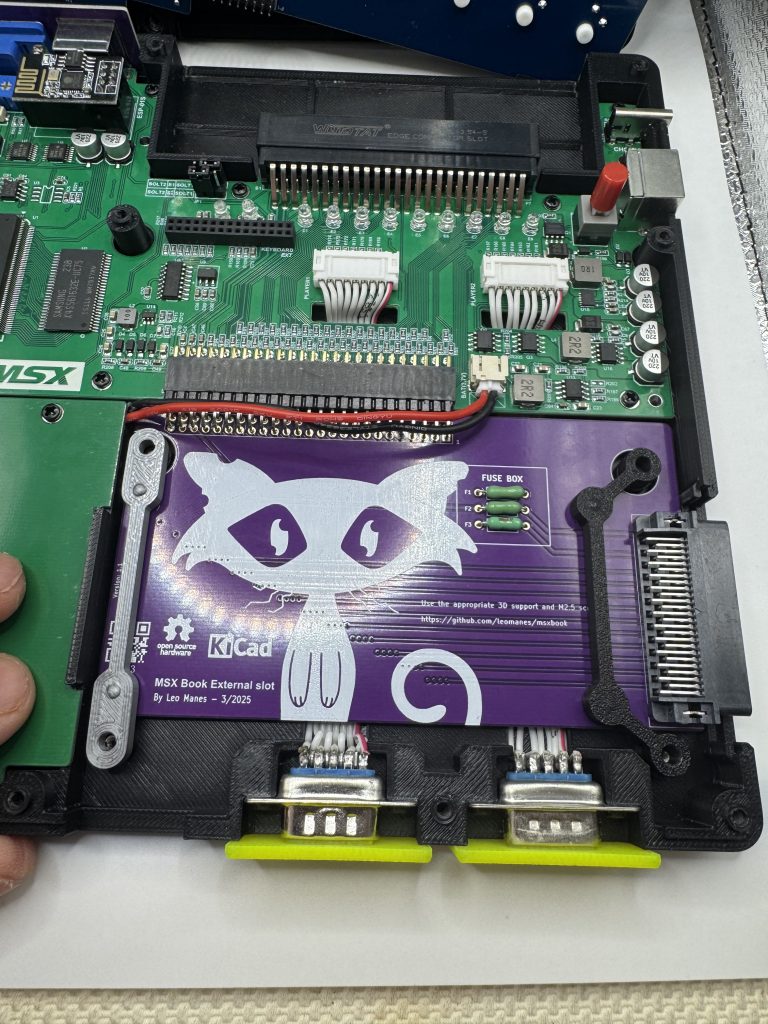

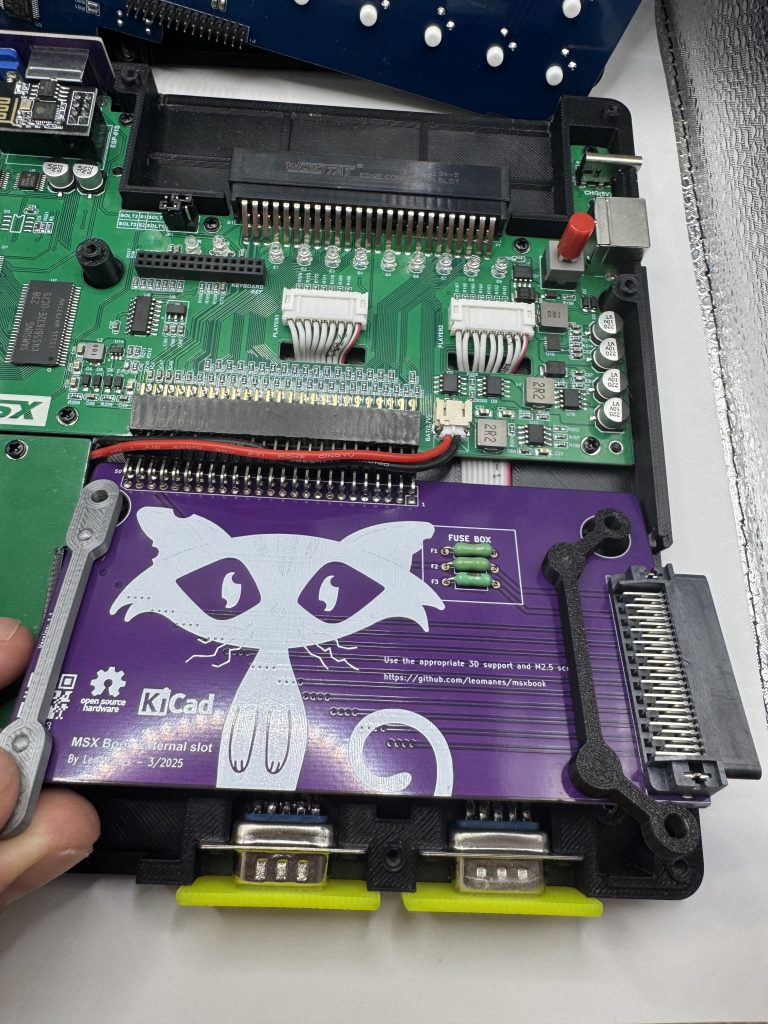

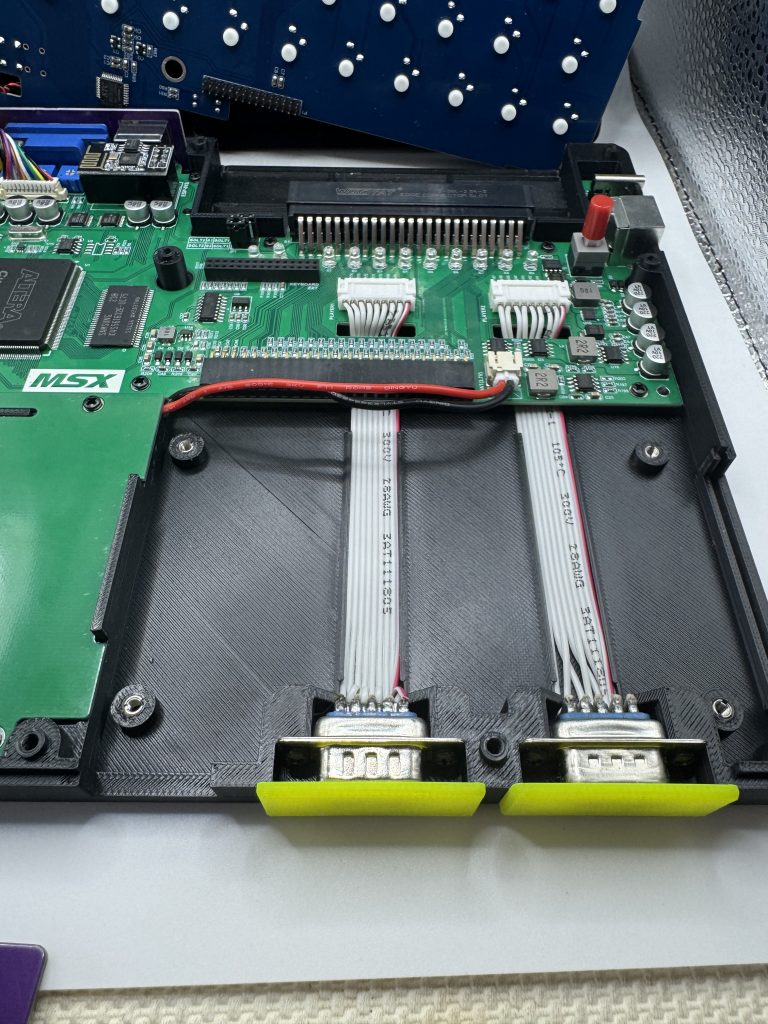

• Vemos el espacio y procedemos sacar la tapa de la derecha de la carcasa y a poner la placa con un ángulo de 45 grados, por debajo el cable de la batería, poniendo los pines en el conector.

• Una vez insertado, ponemos los 4 tornillos

• Podemos ya cerrar el portatil y probar el adaptador en el lateral con un cartucho
• Recordar que los Switches 5-6 ,han de ponerse en OFF (se desconecta el Megaram / MegaSCC)
